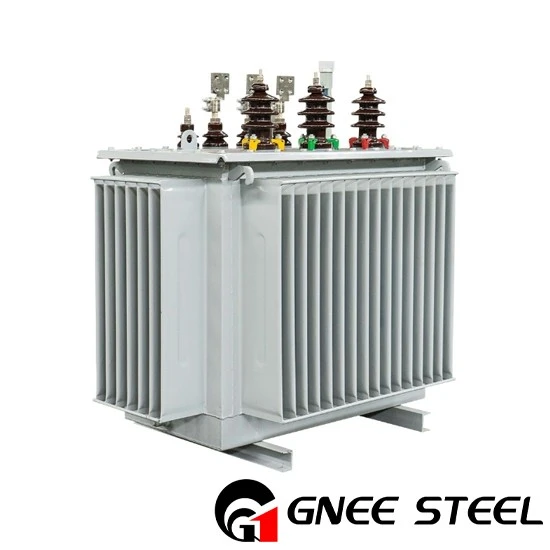

Trasformatore elettrico a bagno d'olio S11-35KV

1)Bassa perdita

Il nucleo di ferro è realizzato in Hi-B di alta qualitàlamiere di acciaio al silicio laminate a freddo, che vengono tagliati longitudinalmente e orizzontalmente utilizzando una macchina laminatrice completamente automatica. La giuntura multilivello completamente inclinata è una laminazione completamente automatica e la rilegatura con nucleo in ferro adotta il processo complessivo di pressurizzazione e rilegatura con nastro PET, riducendo efficacemente la perdita a vuoto e la corrente del trasformatore.

2)Rumore basso

Il rumore dei trasformatori autoraffreddanti immersi in olio è causato principalmente dal rumore elettromagnetico proveniente dal nucleo di ferro. Per ridurre il rumore la nostra azienda ha adottato le seguenti misure:

• Design a bassa densità di flusso magnetico;
• Lamiera di acciaio al silicio magnetico di alta qualità;
• Adozione di una macchina di laminazione svizzera completamente automatica per controllare l'accuratezza dell'impilamento;
• Misure di bloccaggio e supporto affidabili;
• Misure speciali di assorbimento degli urti.

3) Nessuna perdita

Il serbatoio dell'olio e il serbatoio di stoccaggio sono stati sottoposti a test di tenuta a pressione positiva e negativa per garantire che non si verifichino perdite di olio durante il normale funzionamento del prodotto. L'installazione dei componenti adotta una struttura con scanalatura della flangia, che si forma in un colpo solo. Tutti i componenti di tenuta sono realizzati con parti in gomma acrilica monouso di alta qualità per evitare perdite di olio.

4) Forte resistenza al cortocircuito

Per garantire che il trasformatore possa resistere all'impatto della corrente di cortocircuito e applicare la tensione nominale sul lato primario, in condizioni di cortocircuito completo sul lato secondario, senza causare danni termici e meccanici sotto l'azione del cortocircuito corrente del circuito, la nostra azienda ha adottato le seguenti misure in fase di progettazione e produzione:

• Calcolare ragionevolmente il bilancio di ampere della bobina del trasformatore utilizzando filo di rame semiduro;
• La resistenza e la rigidità dei componenti di bloccaggio con nucleo in ferro sono calcolate per soddisfare i requisiti di sicurezza della massima forza meccanica di cortocircuito;
• I cuscinetti di avvolgimento sono uniformemente densificati e realizzati in cartone rigido ad alta densità;
• L'avvolgimento adotta una struttura ragionevole con blocchi di compressione uniformemente distribuiti e compressi, con altezza di assemblaggio uniforme e sollecitazione uniforme, garantendo la capacità di resistere ai cortocircuiti;
• Adottare alcune misure speciali per prevenire la deformazione della bobina sotto sforzo.
