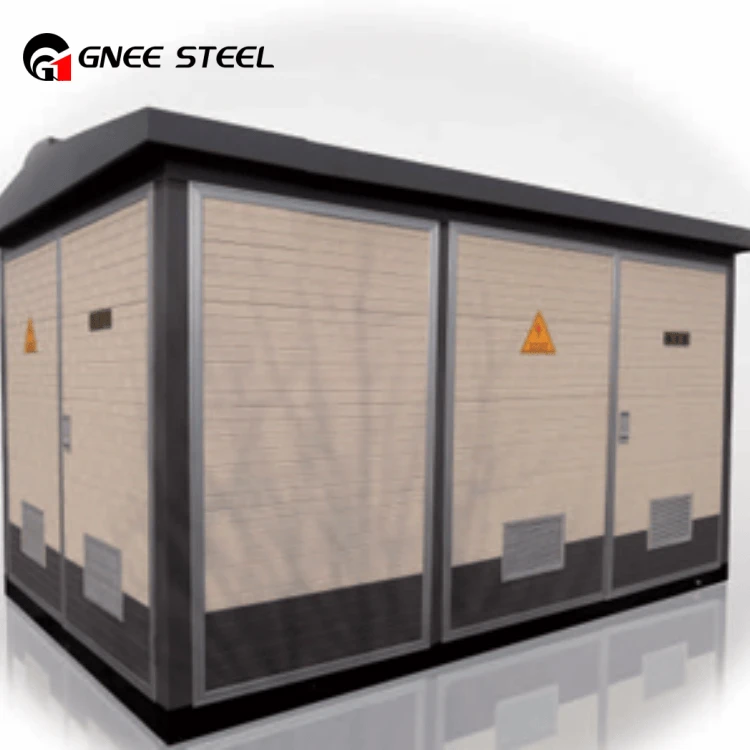

Sottostazione pre-assemblata (stile europeo)





La sottostazione pre-assemblata (nota anche come sottostazione containerizzata) è un dispositivo di distribuzione completa pre-assemblato che integra apparecchiature di distribuzione ad alta tensione, trasformatori e apparecchiature di distribuzione a bassa tensione in base a uno specifico piano di cablaggio. È usato principalmente in sistemi CA trifase con tensioni di 4 0. 5/0. 4kv, 12/0.4kv o 40.5/12kv, fungendo da trasmissione di potenza, ricezione e dispositivo di distribuzione integrati. La serie YB di sottostazioni pre-assemblate ha una forte integrazione, impronta ridotta, un aspetto attraente, un breve ciclo di installazione e un funzionamento affidabile. Offrono una vasta applicabilità, versatilità e intercambiabilità, rendendoli la scelta preferita per la trasformazione della rete urbana. Queste sottostazioni sono adatte per giacimenti petroliferi, cantieri, aree minerarie, porti, grattacieli, illuminazione stradale urbana, aree residenziali, fabbriche, imprese, centrali elettriche e sottostazioni di auto-uso interno nei sistemi di alimentazione.









Contattare ora







NO.	Progetto	Unità	Parametro
Unità ad alta tensione	Frequenza nominale	Hz	50 o 60
	Tensione nominale	kv	6
	Tensione operativa massima	kv	6.9
	Frequenza di potenza Restringere la tensione Terra e Gap da fase a fase/isolamento	kv	32/36
	Impulso Lightning Restringe la tensione Terra e Gap fase-fase/isolamento	kv	60/70
	Corrente nominale	A	315,400,630
	Valutazione di breve durata resisti alla corrente	Ka	12.5(2s),16(2s),20(2s)
	Picco di picco valutato Restringi la corrente	Ka	31.5,40,50
Unità a bassa tensione	Tensione nominale	V	380,220
	Corrente valutazione del circuito principale	A	100-3200
	Valutazione di breve durata resisti alla corrente	Ka	15,30,50
	Picco di picco valutato Restringi la corrente	Ka	30,63,110
	Corrente di ramo	A	0~800
	Numero di circuiti di ramo	Circuito	1~6
	Capacità di compensazione	Kvar	Compensare secondo il 15% ~ 2 0% della capacità del trasformatore da 0 ~ 360







1. Struttura del prodotto

La sottostazione pre-assemblata può essere divisa in tre scomparti: la stanza ad alta tensione, la stanza del trasformatore e la stanza a bassa tensione. Sia le sale ad alta che a bassa tensione sono completamente funzionali. Il sistema di alimentazione primario sul lato ad alta tensione può essere configurato in varie modalità come l'alimentazione a rete, l'alimentazione terminale e l'alimentazione della sorgente a doppia potenza. La camera ad alta tensione è costituita da armadi in arrivo, armadi per dosaggio, armadi a rete, armadi in uscita e sistemi di illuminazione. Gli armadi utilizzano interruttori di carico + apparecchi elettrici combinati fusibili o fusibili, interruttori di disconnessione + interruttori di circuiti per la commutazione e la protezione. La stanza del trasformatore è dotata di trasformatori completamente sigillati o trasformatori di tipo secco, sistemi di raffreddamento della ventilazione e sistemi di illuminazione. Il raffreddamento della ventilazione può essere il raffreddamento ad aria naturale o il raffreddamento ad aria forzato, mentre il sistema di illuminazione può essere controllato manualmente o controllato automaticamente. La sala a bassa tensione comprende armadi in arrivo, armadi per misurazione, armadi di compensazione, armadi in uscita e sistemi di illuminazione. Sulla base dei requisiti dell'utente, la sala a bassa tensione può adottare strutture in stile pannello o gabinetto per formare le soluzioni di alimentazione richieste per gli utenti. Ha funzioni come la distribuzione dell'energia, la distribuzione dell'illuminazione, la compensazione della potenza reattiva, la misurazione dell'energia e la misurazione dell'energia, soddisfacendo le diverse esigenze degli utenti e facilitando la gestione dell'alimentazione e il miglioramento della qualità dell'energia.

2. Standard di riferimento

GB/T 17467-1998 Sostazione pre-assemblata ad alta tensione/bassa tensione

GB 4208-2008 RECTILIZIONE DI RECULITÀ (CODICE IP)

DL/T 537-2002 Guida di selezione per sottostazioni contenizzate pre-assemblate ad alta tensione/bassa tensione

GB1094. 1-1996 Regole generali per Transformers Power

GB1094. 2-1996 Aumento della temperatura dei trasformatori di potenza

GB 6451-2008 Requisiti dei parametri tecnici per i trasformatori di potenza immessi di petrolio



Possiamo anche fornire i seguenti prodotti di trasformatore:
30-2500 KVA/10KV Trasformatore di distribuzione core laminata
30-2500 KVA Power Transformer
30-2500 KVA Power Transformer (trasformatore di potenza immerso in tre fasi)
30-2500 KVA/10KV Olio immerso con olio immerso a doppio effetto a doppio effetto di tensione di regolamento a doppio effetto trasformatore di distribuzione
30-2500 KVA/10KV Resina epossidica trasformatore di tipo a secco
30-2500 KVA/10KV Trasformatore di potenza a secco a secco in resina in tre fasi
30-2500 KVA Trasformatore di tipo a secco in resina epossidica
30-2500 KVA/10KV Resina epossidica trasformatore di tipo a secco
30-2500 KVA KVA DRY DRY THOPE TROVA-Fase a doppio trasformatore di distribuzione di regolamentazione non eccitata
30-2500 KVA/10KV a secco a secco a doppio effetto a doppio effetto di tensione a doppio effetto trasformatore di distribuzione
30-2500 KVA trasformatore di tipo a secco amorfo
30-3200 trasformatore rettificatore KVA
6300-42200 KVA Trasformatore di alimentazione con olio trifase
800-31500 KVA/35KV Trasformatore di potenza immerso nell'olio
100-1600 KVA Transformer combinato
COMUNICAZIONE DI COMUNICAZIONE 380 V MABIETTO DI DISTRIBUZIONE A PIÙ TENSIONE
Sottostazione pre-assemblata (stile europeo), ecc.
